3D-кронштейн

Самая точная юстировка!

3D-кронштейн с микронным шагом позиционирования.

Мы изобрели новый «велосипед». Как ни странно, таких вот кронштейнов для камер не смогли найти на рынке. А они так нужны, особенно там, где точность настройки видео обзора крайне важна. Например, для систем контроля нарушений ПДД, где малейшие сантиметры отделяют от штрафных санкций. Да еще и в некомфортной среде, где не слишком-то просто проводить какие-либо настройки.

Другие крепления позволяют юстировать или только в двух плоскостях, или только с крайне длинным шагом позиционирования: немного подвернул – и картинка выше, чем нужно, подвернул в другую сторону – она ушла далеко вниз. А также вправо и влево - точности при надежном креплении мы достичь не сумели, хотя на рынке камер давно, знаем всех поставщиков. Пришлось разработать и сделать свою конструкцию.

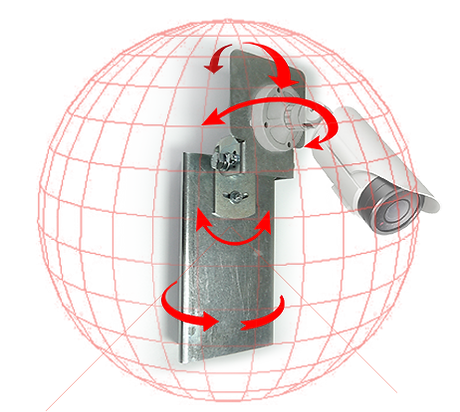

Крепление подойдет для любой опоры, в том числе и дерева, и столба. В каком бы положении ни было закреплено основание, камеру можно выставить на любое направление в пространстве. Для этого в спецлабовском решении предусмотрено 3 поворотных платформы, к этому можно прибавить собственные поворотные механизмы камер. Такое крепление не ограничивает обзор ни при установке, ни при смене позиции.

Но самое главное – шаг позиционирования. Он настолько мал, что позволяет отъюстировать картинку до точности в сантиметры местности на расстояниях свыше 100 метров.

Но это не просто реклама, мы делали под себя. Предыдущую фразу мог бы сказать, наверное, каждый, только на практике юстировка точного положения – сущий ад: установил, настроил, затянул – и всё сместилось после затягивания. Мы разработали крепление, которое не смещается при силовой фиксации, для этого в конструкцию включены специальные болты для предварительного закрепления углов положений.

Более того, существует регулировка усилия крепежа, она позволяет регулировать камеру практически любого веса без дополнительных операций затяжки и ослабления при настройке.

Конструкция предназначена для сложных уличных работ, в том числе высотных. Всё изделие имеет повышенную, или, как говорят наши разработчики, избыточную прочность - хоть повисни на нём, если падать со столба. Все элементы конструкции, кроме монтажных площадок, выполнены из стали 4-5 мм, никаких слабых узлов!

Есть возможность вести крепление и настройку "в одну руку" - нет необходимости дополнительно держать гайку при затягивании регулировочных и силовых болтов. Продуман удобный доступ инструмента для фиксации, легко подвести инструмент и работать им.

Узел крепления на столб под киперную ленту обеспечивает универсальную возможность для проведения работ стандартным ручным инструментом на любые вертикальные (и не очень) объекты: столбы любого сечения, деревья и т.п.

Кронштейн Спецлаб имеет широкие плоские монтажные площадки, чтобы крепить и навесное оборудование: всевозможные блоки питания, сетевые адаптеры, стыкующие устройства. Его конструктивные особенности позволяют удобно выполнять подготовку (в т.ч. сверление) в стационарных условиях на промышленном оборудовании: класть/ставить/крепить на площадку и выполнять операции резания разного рода.

Толщина металла монтажных площадок - 2 мм, что позволяет сверлить необходимые отверстия под навешиваемое оборудование ручной дрелью в случае необходимости, в т.ч. в полевых условиях.

Компоновка адаптера на столб позволяет вести кабели под/за адаптером - для удобства и эстетики монтажа.

Все элементы изделия оцинкованы, что даёт эстетичный внешний вид и устойчивость к коррозии при эксплуатации.

Вроде бы обычная вещь – кронштейн для камеры, а как всё может быть удобно, надежно и красиво! Обычно это понимаешь лишь сидя на столбе, когда руки заняты, и надо точно настроиться на далекую область обзора.
